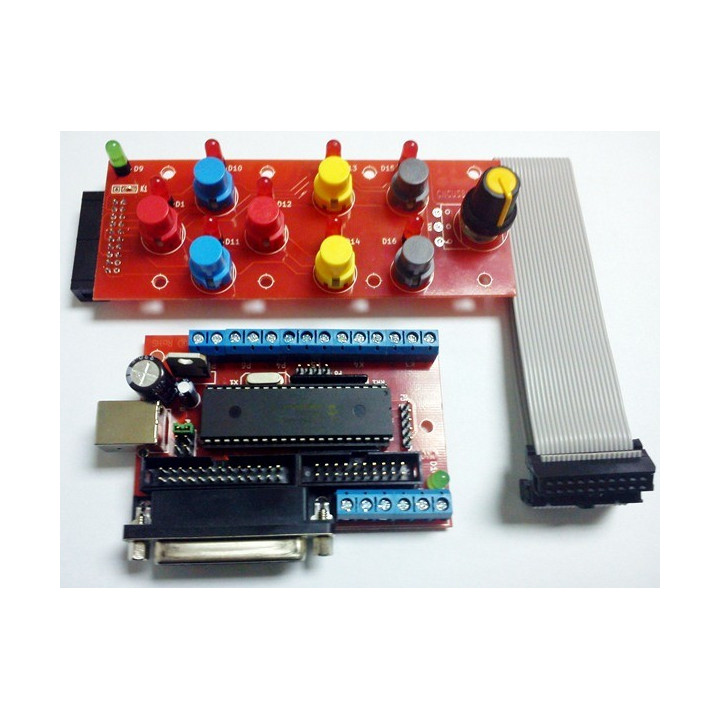

CNC USB Motion Controller realizeaza conexiunea intre un computer personal si driverele de motoare pas cu pas.
Acesta foloseste un port USB care este disponibil la computerele actuale si la laptop-uri.
Comanda 4 axe.
Este solutia HardWare pentru programul de comanda de la adresa : http://www.planet-cnc.com
Poate fi alimentat din sursa externa de tensiune :
- 10-30V
- din portul USB
- sau de la placa driver de motoare CNC4X35AP
Atentie include doar kit-ul electronic de conversie din port USB catre parallel si nu si licenta de functionare a programului de comanda.
Programul de comanda se downloadeaza de la adresa : http://www.planet-cnc.com sectiunea download.
Link-ul direct este : http://www.planet-cnc.com/files/Setup20-20110830.zip
Functionalitati si Specificatii ale solutiei :
- Conexiune USB (V2.x) de la un PC/Laptop care ruleaza Windows XP, Vista sau Windows 7 (32 bit sau 64bit)
- Controllerul functioneaza cu majoritatea driverelor step/dir disponibile
- Algoritmi de interpolare avansate
- Start, stop, pause si resume program execution
- Poate importa cod standard RS274/NGC G-code (EMC2 compatibil)
- Interpreteaza si executa G-code-uri avansate - G40, G41, G42 (Cutter Radius Compensation)
- Interpreteaza si executa G-code-uri avansate - G43, G49 (Tool Length Offsets) supported
- Interpreteaza si executa G-code-uri avansate - G54, G59.3 (Coordinate System Origins)
- Solutie tesata cu cod G-code generat din SolidCAM, MasterCAM, ArtCAM, Vectric, ...
- Suporta cod Profili 4-axe si 3-axe
- Import toolpath din fisiere DXF files
- Importa toolpath din fisiere PLT/HPGL
- Import toolpath din fisiere imagine
- Importa /genereaza toolpath din fisiere NC-Drill (Excellon)
- Importa toolpath din fisiere Gerber (RS-274X)
- SImuleaza Tollpath-ul
- Procedura automata de homing
- Procedura automata de toolchange
- Exporta toolpath in G-code
- Exporta toolpath-ul in DXF
- Functioneaza si pe MacOS X (Snow Leopard 10.6.3) pe o masina virtuala care emuleaza Windows XP SP3
?
